Öne Çıkanlar
CAD-T BIM Görüntüleyici, yapı projelerini modelleme lisansı olmadan incelemek için hazırlanmış bir masaüstü uygulamadır. IFC2x3, IFC4 ve IFC4x3 dosyalarını tam 3B geometri, kat–kategori–eleman ağacı ve Property Set / Quantity Set değerleriyle açar; DWG ve DXF çizimlerini dahili motoruyla okur; .3dm, GLB, glTF, OBJ ve STL mesh dosyalarını doğrudan yükler. Kurulum paketi veya taşınabilir tek dosya olarak dağıtılır, hedef makinede ek bileşen kurulmaz.
Model ağacında kategoriler Türkçedir; özellik panelinde eleman özellikleri, tip özellikleri, malzeme katman setleri ve toplam katman kalınlığı ayrı gruplar hâlinde görünür. Birden fazla model aynı sahnede federe edilebilir; koordinat bilgisi taşıyan IFC dosyaları gerçek konumuna hizalanır, bilgi yoksa uydurma hizalama yapılmaz. Ölçüm, kesit, not düşme ve serbest çizim (redline) katmanları toplantı ve saha incelemesi için tasarlanmıştır; sonuçlar CSV, PNG ve baskıya uygun PDF olarak dışarı verilir.
- Model incelemek dışında bir ihtiyacı olmayan şantiye, denetim ve müşteri tarafındaki kullanıcılar için ek modelleme lisansı gerekmez.
- Ağır dosyalar arka planda çözümlenir: ölçülen arayüz donması 93 MB'lık bir proje dosyasında 9888 ms'den 153 ms'ye, 620 MB'lık bir dosyada 5173 ms'den 49 ms'ye indi.
- Ölçüm, CSV tablosu ve görüntü çıktısı doğrudan alındığı için toplantı ve rapor hazırlığında ayrı bir CAD oturumuna gerek kalmaz.
Özellikler
Günlük işinizi taşıyan yetenekler
Geniş yapı formatı desteği
IFC2x3/IFC4/IFC4x3 tam geometriyle; DWG 1994 sonrası tüm sürümler (R13–R2018+); ASCII ve ikili DXF; .3dm, GLB, glTF, OBJ, STL. Kapalı proje dosyalarında (.rvt/.rfa, .pln/.pla, .bimx) kimlik, önizleme, kat kotları ve eleman verisi okunur.
Model ağacı ve özellik paneli
Türkçe kategori ağacı, anlık arama, eleman bazlı görünürlük. Panelde Property Set ve Quantity Set değerleri, ayrı bir "Tip" grubu, malzeme katman listesi ve toplam kalınlık (örnek bir dış duvarda 6 katman = 417 mm), çizim katmanı ve mahal alan/hacim/çevre değerleri.
Yakalamalı ölçüm (OSNAP)
Tıklama köşe, kenar ortası, kenar üstü veya yüzey merkezine oturur ve sarı işaret neyi yakaladığını gösterir. Ölçülen fark: aynı tıklamalarda serbest okuma 4671,9 mm, yakalamalı okuma 5000,0000 mm (gerçek kenar 5000 mm). Alan ölçümü de aynı yakalamayı kullanır.
Kesit düzlemi ve görüntüleme modları
X, Y ve Z düzlemleri birbirinden bağımsız açılır; ikisi köşe kesiti, üçü kutu köşesi verir. Kat dilimi, kesilen yüzeyi dolu gösteren kesit kapağı, tel kafes ve saydam modlar, yalıt/gizle/tümünü göster.
Pafta görüntüleme
DWG ve DXF dosyalarında gerçek vektör pafta açılır: çerçeve, antet, tablolar ve görünüm penceresi ölçekli içeriğiyle çizilir, üzerinde ölçü alınabilir. .bimx dosyalarında sayfa önizlemeleri ayrı bir Paftalar panelinde listelenir (örnek projede 23 pafta).
Raporlanabilir çıktı ve işaretleme
Excel'in Türkçe yerelinde doğru açılan CSV (örnek IFC modelde 215 satır × 142 sütun), 2× çözünürlükte PNG, beyaz zeminli baskı ve PDF. Not pinleri ile dikdörtgen, elips, revizyon bulutu, ok ve metin işaretlemeleri ayrı bir işaretleme dosyasına kaydedilip geri yüklenir.

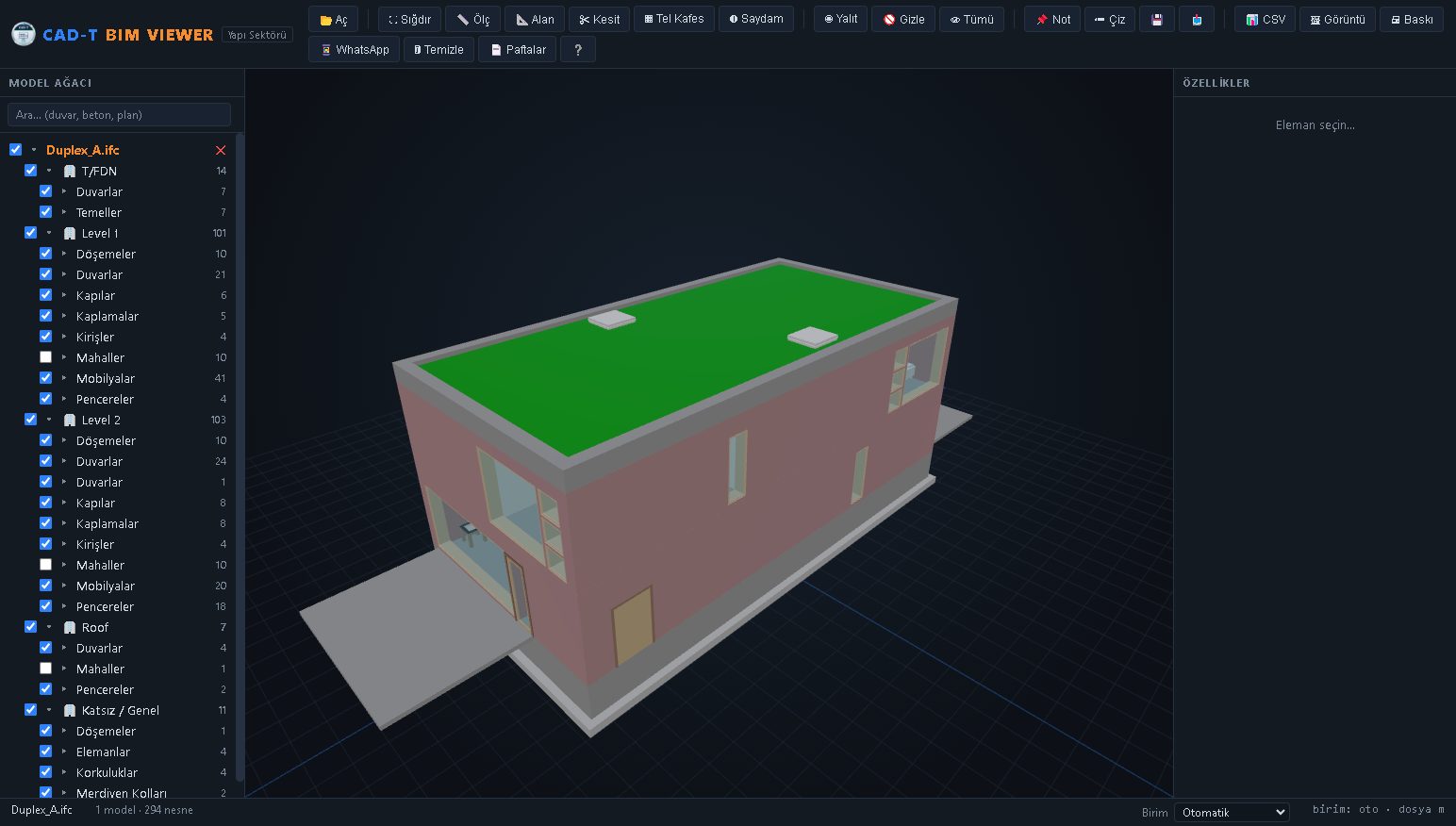

Ekran Görüntüleri
Ürünün içinden
Entegrasyon
Diğer CAD-T ürünleriyle aynı veri zinciri
CAD-T BIM Görüntüleyici, CAD-T ailesindeki diğer yazılımlarla ortak veri modelini paylaşır. Tasarım tarafında üretilen model ve metraj bilgisi, üretim ve ticari tarafa yeniden veri girişi yapılmadan aktarılır. Ürünü tek başına da kullanabilirsiniz; entegrasyon zorunlu değil, tercihe bağlıdır.
Sık Sorulanlar
Sorular
Kapalı proje dosyasını açtım, 3B model görünmüyor. Neden?
Bazı üreticilerin kendi proje dosyaları katı geometriyi belgelenmemiş, tescilli bir yapıda saklar; bu dosyalardan kimlik bilgisi, gömülü önizleme, kat kotları ve eleman yerleşimleri okunur ama katı gövde çıkarılamaz. Uygulama tahmini geometri göstermez. Tam geometri için projeyi IFC olarak dışa aktarın; IFC dosyası geometri ve özellik setleriyle birlikte açılır.
Arşivdeki eski DWG dosyaları açılır mı?
1994'ten bu yana kaydedilmiş DWG sürümleri açılır. Ölçüm kaydı: aynı çizimin R13, R14, R2000, R2004, R2007, R2010, R2013 ve R2018+ sürümleri 51–52 varlık, 2 blok ve 0 hata ile birebir aynı sonucu verir. R12 ve öncesi kasten reddedilir ve eksik çizim göstermek yerine Türkçe bir uyarı ile çözüm yolu bildirilir.
