CAD-T DUCT, havalandırma kanalı projelerini tasarım masasından atölye tezgâhına kadar tek platformda yürüten bir HVAC yazılımıdır. 3B sahnede kanal rotası çizilir, dal eklenir veya otomatik rotalama çalıştırılır; dirsek, te, redüksiyon ve geçiş parçaları bağlantı geometrisine göre kendiliğinden oluşur. Aynı model üzerinden boyutlandırma, basınç kaybı, fan seçimi, akustik, psikrometri, yoğuşma, ısı yükü ve yıllık enerji hesapları çalıştırılır; 9 başlıklı doğrulama tek tıkla topolojiden akustiğe kadar kontrol eder.
İmalat tarafında aynı model 42 parametrik parça tipiyle sac açınımına dönüşür: K-faktör ve geri yaylanma kompanzasyonu uygulanır, dört flanş profili desteklenir, yerleştirme (nesting) fire haritasıyla birlikte hesaplanır ve 8 makine profili için G-kod üretilir. Çıktı tarafında ölçekli pafta, shop drawing, etiket, malzeme cetveli, metraj tablosu, plan DXF, IFC4 ve imalat raporu tek komutla üretilebilir. Arayüz Türkçe ve İngilizcedir; sismik askı ve yerel yönetmelik kontrolleri ürünün içindedir. CAD-T ERP ile malzeme listesi köprüsü, CAD-T NEST ile yerleştirme entegrasyonu bulunur.
- Tasarım, hesap ve imalat verisi aynı modelden üretildiği için ofis ile atölye arasındaki yeniden çizim ve elle aktarma adımı ortadan kalkar.
- 38 segment ve 9 fittingli bir ağda ağ kurma, basınç, malzeme listesi, açınım, yerleştirme, çarpışma ve doğrulama zinciri toplam 35 ms sürer; revizyonun etkisi anında görülür.
- Yerel yönetmelik kontrolleri ve Türkçe arayüz sayesinde raporlar ek düzenleme gerektirmeden idareye ve müşteriye sunulabilir.
Özellikler
Günlük işinizi taşıyan yetenekler
3B kanal modelleme
Rota çizimi, dal ekleme ve otomatik rotalama; 5 tip yakalama (uç, orta, ızgara, dik, en yakın), ortho modu ve standart görünüşler. Dirsek, te, redüksiyon ve geçiş parçaları otomatik oluşur; çoklu kat, dikey kanal (riser), kat bazlı filtreleme, çoklu seçim, kopyalama ve aynalama desteklenir.
Mühendislik hesapları (37 modül)
Üç boyutlandırma metodu (eşit sürtünme, hız azaltma, statik geri kazanım); ASHRAE Tablo 5/14 fitting katsayılarıyla basınç kaybı, kritik yol ve hız ısı haritası; 10 modelli katalogdan fan seçimi; akustik analiz ve susturucu boyutlandırma; psikrometri, yoğuşma, ısı yükü, yıllık enerji ve CO₂ hesabı; maliyet dökümü.
Sac açınımı ve CAM
42 parametrik parça tipi (yuvarlak, dikdörtgen, oval ve özel: kare-yuvarlak, Y-branch, plenum kutusu, davlumbaz…). K-faktör ve geri yaylanma kompanzasyonu, dört flanş profili (Pittsburgh, TDF, Snaplock, Slip&Drive), 8 makine profili için G-kod; giriş/çıkış yolu, kesim payı telafisi, köşe döngüsü, mikro-köprü ve ortak kenar kesme.
Yerleştirme (nesting) ve fire kontrolü
Giyotin ve BLF algoritmaları, 8 açı rotasyonu ve delik içi yerleştirme ile sac kullanımı ölçülen aralıkta %65–78. Fire haritası görsel olarak incelenir, tüm parçalar ortak kenar kesimi dâhil tek bir kesim dosyasında toplanabilir.
Katalog ve standart kontrolleri
27 terminal cihazı, 22 aksesuar, 6 ekipman, 12 ses susturucu ve 10 fan modeli. SMACNA basınç sınıfına göre sac kalınlığı, takviye ve ek tipi otomatik seçilir; sızıntı sınıfı A/B/C uyumluluğu denetlenir. TBDY 2018 sismik askı ve 5 deprem bölgesi, duman kontrolü ve yangın bölmesi geçişi ile yerel yönetmelik kontrolleri yerleşiktir.
Tek tıkla çıktı paketi
A3/A4 mühendislik paftası (antet, ölçek, malzeme tablosu, kuzey oku), parça bazlı shop drawing, etiket sayfaları, gauge bazlı malzeme cetveli, Excel uyumlu metraj CSV, ölçülü plan DXF, IFC4 içe ve dışa aktarma, kesim dosyası, HTML imalat raporu, sızdırmazlık ve devreye alma formları, PDF ve GLB — 20'den fazla çıktı tek komutla üretilir.

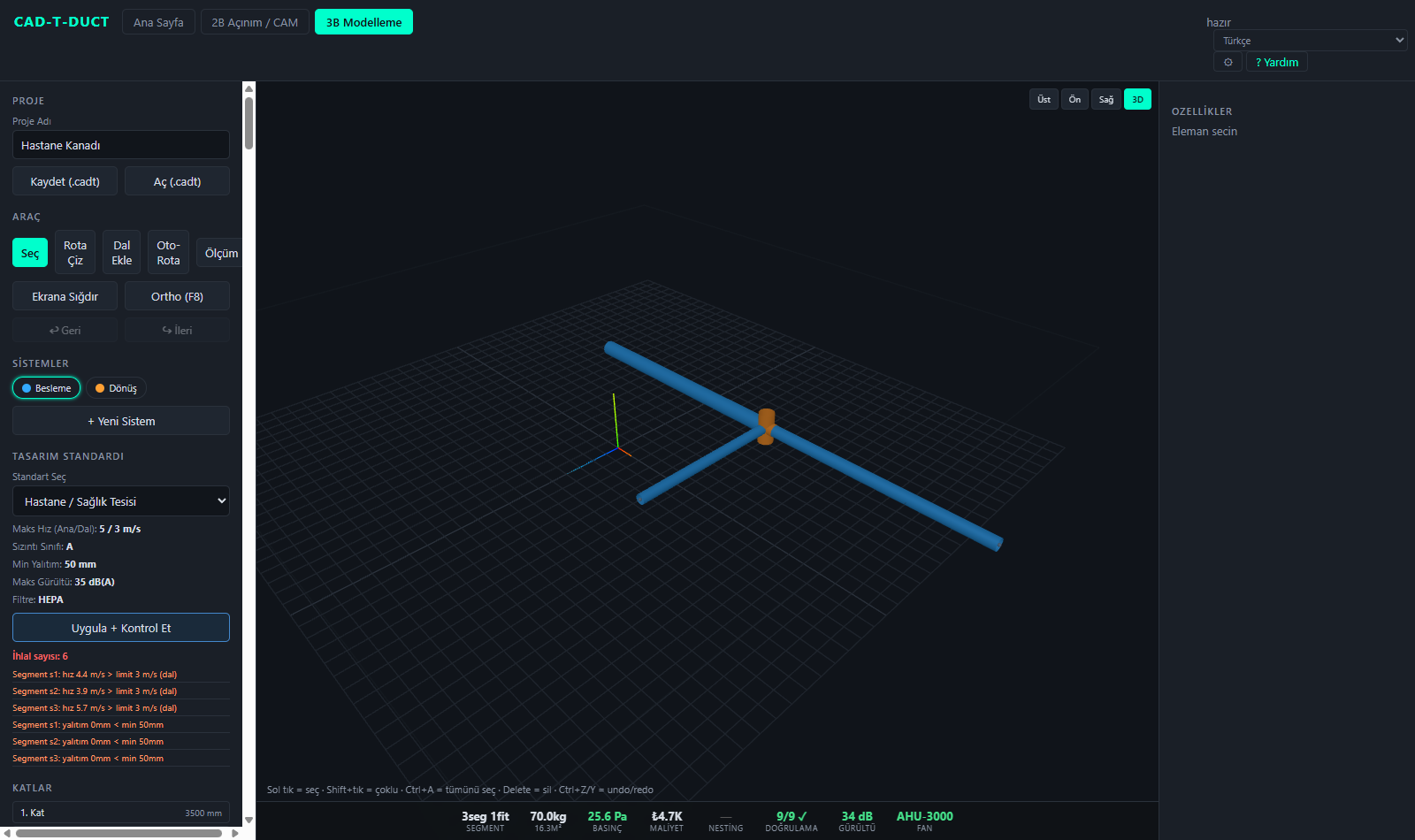

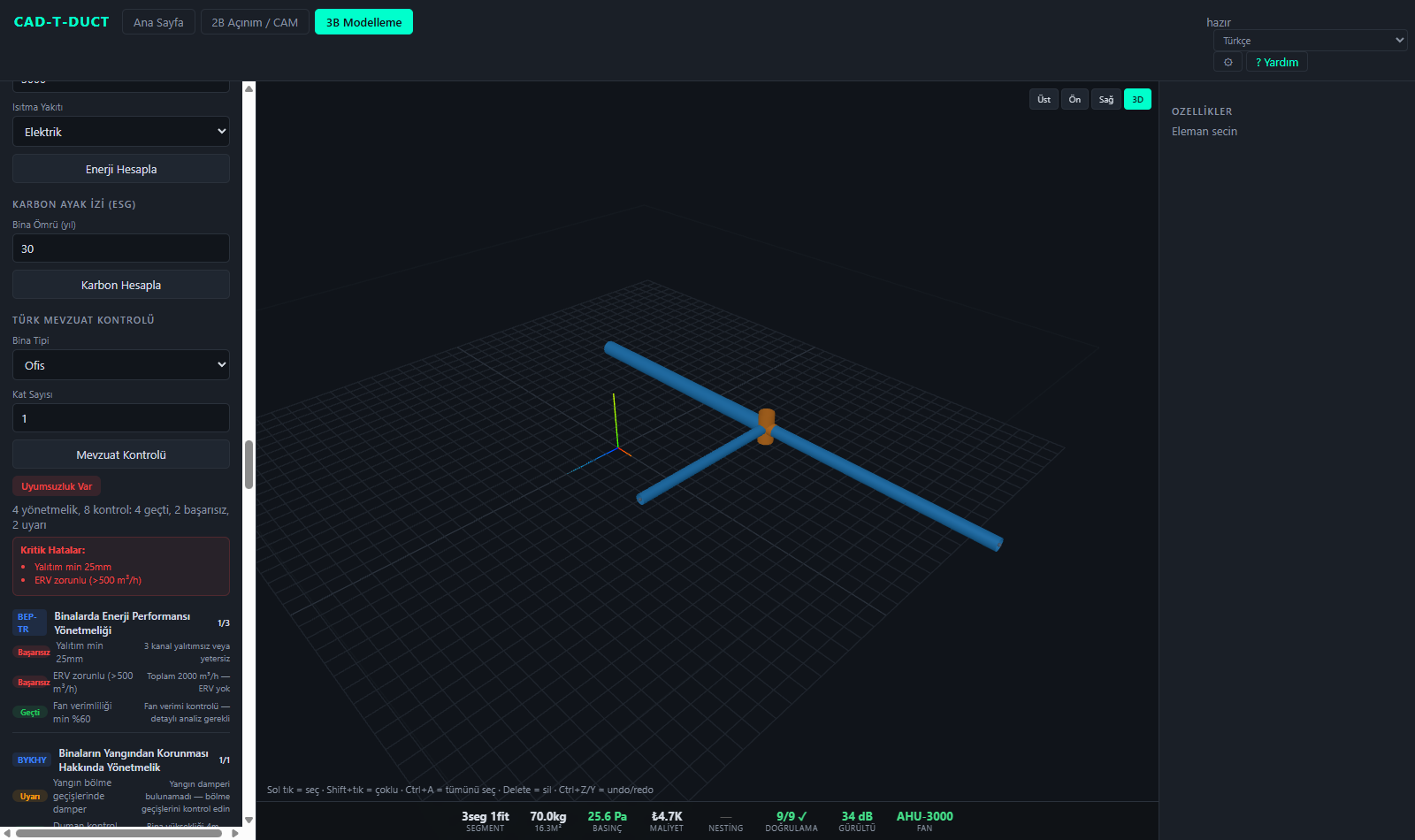

Ekran Görüntüleri
Ürünün içinden
Entegrasyon
Diğer CAD-T ürünleriyle aynı veri zinciri
CAD-T DUCT, CAD-T ailesindeki diğer yazılımlarla ortak veri modelini paylaşır. Tasarım tarafında üretilen model ve metraj bilgisi, üretim ve ticari tarafa yeniden veri girişi yapılmadan aktarılır. Ürünü tek başına da kullanabilirsiniz; entegrasyon zorunlu değil, tercihe bağlıdır.
Sık Sorulanlar
Sorular
Tasarım ve imalat gerçekten aynı üründe mi yürüyor?
Evet. 3B model, basınç ve fan hesabı, sac açınımı, yerleştirme ve G-kod aynı proje dosyası üzerinde çalışır; ara bir aktarma adımı yoktur. Demoda izlenen zincir bu sırayla ilerler: rota çizimi, basınç hesabı, fan seçimi, 9 kontrollü doğrulama, açınım, kesim dosyası ve çıktı paketi.
Hesapların ve geometrinin doğruluğu nasıl denetleniyor?
Birim testleri ve parça bazlı matematiksel doğrulama birlikte koşar: geometri, alan ve çevre değerleri kapalı form hesapla karşılaştırılır. IFC4 dışa aktarımı geometriyle birlikte gidiş-dönüş olarak doğrulanmıştır. 42 parça tipinin tamamı 8 kurallı QC doğrulamasından geçer.
Yapay zekâ özellikleri gerçekten var mı?
16 akıllı modül bulunur: jeneratif tasarım (oda tanımından otomatik kanal sistemi), doğal dil ile kanal çizimi (NLP), otomatik çarpışma çözümü, akıllı malzeme seçimi, tahminsel analitik, tasarım benzerliği, maliyet/basınç/gürültü optimizasyonu, karbon ayak izi (ESG/LEED), imalat sıra optimizasyonu ve revizyon karşılaştırma. Kural tabanlı motorlardır; LLM entegrasyonu değildir.
Türk mevzuatı desteği var mı?
Evet. TBDY 2018 sismik askı (5 deprem bölgesi), TS EN 12101-6 duman kontrol, BEP-TR bina enerji performansı ve BYKHY yangın yönetmeliği kontrolleri yerleşiktir. Türkçe arayüz ve TL cinsinden maliyet hesabı desteklenir. Bu kontroller yabancı muadillerinde yerleşik olarak gelmez.
