Öne Çıkanlar
CAD-T TAŞ üç adımlı bir iş akışı üzerine kuruludur: ölçüm, envanter, yerleşim. Ölçümde plakanın üzerine serilen basılı işaret levhası fotoğraflanır; uygulama işaretleri bulur, düzlem dönüşümünü kurar ve plaka kenarını otomatik çıkarır. Telefonun lens bozulması bir kez kalibre edilir; çekim kalite eşiğini geçmezse uygulama yeniden çekim ister.
Envanter cihazda tutulur. Plaka, fotoğraf, parça ve yerleşim planı ayrı depolarda saklanır; liste arama ve filtreleme, metrekare ve değer toplamı, CSV dışa aktarım ve QR etiketli baskı sunar. QR üreticisi dış bağımlılık olmadan yazılmıştır ve ürettiği kodu aynı yerde geri okuyarak doğrular.
Yerleşimde DXF'ten parça konturları okunur ve plakanın iç bölgesi üzerinde yerleştirme yapılır. Damar yönü kilidi, kusurlu bölgeler ve kenar payı kısıt olarak girer. İki ayrı motor vardır: ızgara tabanlı hızlı yerleştirme ve evrimsel arama ile çok amaçlı iyileştirme. Çıktı olarak müşteriye yazdırılabilir onay sayfası ve tezgâh için DXF üretilir.
- Plaka ölçüsü şeritmetre yerine fotoğraftan alınır; ölçü ve desen aynı kayıtta durur.
- Yerleşim gerçek plaka geometrisi üzerinde yapıldığı için kusurlu bölge ve damar yönü kesim planına baştan girer.
- Müşteri onayı ve tezgâh çıktısı aynı plandan üretilir; ara kopyalama adımı kalkar.
Özellikler
Günlük işinizi taşıyan yetenekler
İşaret levhasıyla ölçüm
Basılı levha ve telefon fotoğrafından gerçek ölçü çıkarılır; çekim kalite kapısını geçmeyen fotoğraf reddedilir.
Lens kalibrasyonu
Telefon başına bir kez, birkaç fotoğrafla lens bozulması ölçülür; sonraki tüm ölçümler bu düzeltmeyle yapılır.
Cihazda envanter
Plaka, fotoğraf, parça ve yerleşim planı yerelde saklanır. CSV dışa aktarım ve QR etiket baskısı içerir.
İki yerleştirme motoru
Izgara tabanlı hızlı yerleştirme ile evrimsel aramalı çok amaçlı iyileştirme; işin boyutuna göre seçilir.
Taşa özgü kısıtlar
Damar yönü kilidi, kusurlu bölge tanımı ve kenar/kesim payı yerleştirmeye baştan kısıt olarak girer.
Çevrimdışı lisans
İmzalı lisans anahtarı internet bağlantısı olmadan doğrulanır; uygulamada yalnızca açık anahtar bulunur.
Kullanım
Ekrandan ekrana iş akışı
- Ölçüm — levhayı ser, fotoğrafı çekBasılı işaret levhası plakanın üzerine serilir ve fotoğraflanır. İşaretler bulunur, plaka kenarı otomatik çıkarılır. Telefon başına bir kez lens kalibrasyonu yapılır; çekim kalite eşiğini geçmezse uygulama yeniden çekim ister.

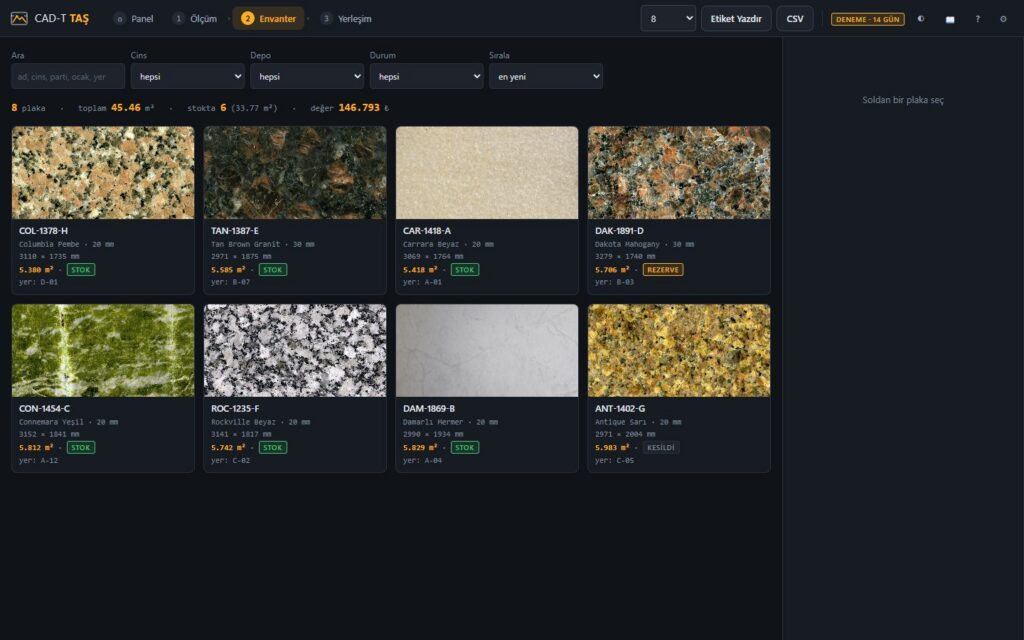

- Envanter — plaka kartı oluşurÖlçülen plaka fotoğrafı, ölçüsü, metrekaresi, cinsi ve depo yeriyle envantere düşer. Liste aranır ve filtrelenir; QR etiket bastırılır, envanter CSV olarak dışa aktarılır.

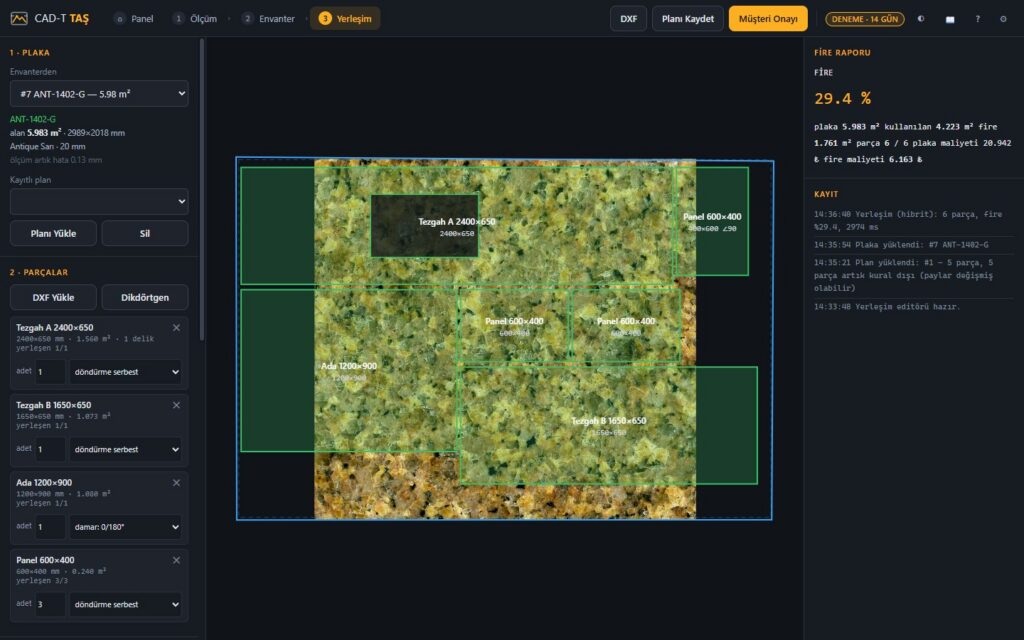

- Yerleşim — parçaları plakaya yerleştirPlaka seçilir, parçalar DXF'ten yüklenir. Kenar ve parça arası payları, kusurlu bölgeler ve damar yönü kilidi girilir; otomatik yerleştirme çalıştırılır.
- Fire raporu, onay ve DXFSağ panelde kullanılan alan, fire oranı ve kesim raporu görünür. Plan kaydedilir; müşteriye yazdırılabilir onay sayfası, tezgâha DXF çıkarılır.
Ekran Görüntüleri
Ürünün içinden
Entegrasyon
Diğer CAD-T ürünleriyle aynı veri zinciri
CAD-T TAŞ, CAD-T ailesindeki diğer yazılımlarla ortak veri modelini paylaşır. Tasarım tarafında üretilen model ve metraj bilgisi, üretim ve ticari tarafa yeniden veri girişi yapılmadan aktarılır. Ürünü tek başına da kullanabilirsiniz; entegrasyon zorunlu değil, tercihe bağlıdır.
